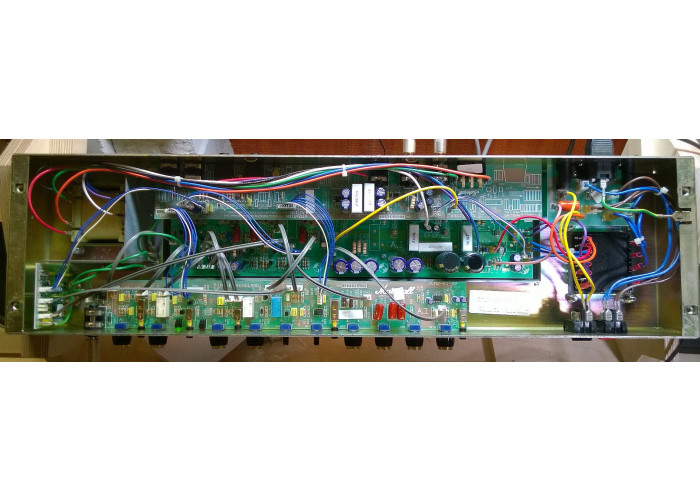

Marshall DSL100 JCM2000 - varaosat - putkisetti

Putkisetti: V1: 7025 WA TAD HIGHGRADE Premium Selected, Muut etuasetuasteputket: 12AX7A/ECC83 TAD Premium Selected, Päätteeseen JJ EL34 Medium rating (SQ).

Marshall DSL100 biasointi on helppoa:Takalevyn alla on kolme piikkiä, joista voidaan mitata biasvirta. Säädä yleismittari jännitealueelle ja mittaa jännite keskimmäisen ja kummankin laitimmaisen pinnin väliltä. Kumpikin jännite pitää olla välillä 70-90mV. Vieressä on trimmerit joista jännitteet säädetään oikealle tasolle. 90mV (eli 90mA) on teoreettinen, ja valmistajan ilmoittama, maksimi. Hieman matalampi arvo on kuitenkin suositeltavaa, jos soundi ei huonone, sillä putket kestää paremmin matalammilla virroilla. Marshallit toisaalta kuulostaa yleensä parhaalta kun bias on melko kuuma.

Tyyppiviat: DSL100:ssa on muutama tyyppivika, joka kannattaa laittaa kuntoon ennen kuin ne aiheuttavat suurempaa tuhoa. Yleisin oire on hallitsematon oskillointi eli vahvistimesta saadaan ulos 1-2W:a normaalisti, jonka jälkeen soundi muuttuu täysin kaoottiseksi / säröiseksi eli koko laite alkaa oskilloimaan voimakkaasti. Tämä voi johtaa päätemuuntajan ja pääteputkien hajoamiseen.

Ensimmäinen vika paikka on kaiutinulostulojakkien maadoitus. Maa 4/8 ohmin jakille kulkee 16 ohmin jakin kytkimen kautta. Tämä on tunnetusti huono idea, jos käyttää Marshall tyylisiä muovijakkeja. Kontakti likaantuu ja maa ei yhdisty kunnolla 4/8 jakeille. Jakin voi vaihtaa, mutta tällöin ongelma on edessä uudestaan jossain vaiheessa (tosin vasta vuosien jälkeen). Parempi on siis juottaa piirilevylle, 16 ohmin jakin alle, pätkä johtoa joka yhdistää maan AINA, myös silloin kun 16 ohmin liitännässä on plugi. Tämän jälkeen 16 ohmin liitäntää käytettäessä ei 4/8 ohmin liitännissä saa olla kytkettynä mitään. Kts. Ladattavat tiedostot ja linkit kohdasta kuva korjauksesta.

Toinen vikapaikka on C46 kondensaattori (22pF 500V), joka on lisätty kytkentään estämään laitteen oskilloimista, joka taas johtuu laitteen huonohkosta layoutista. C46 kondensaattori menee tyypillisesti oikosulkuun, mikä taas voi johtaa paljon pahempiin vikoihin. Yleensä tätä konkkaa ei tarvita, joten sen voi poistaa kokonaan tai halutessaan korvata vähintään 1000V kestävällä 22pF keraamisella kondensaattorilla.

Kolmas vikapaikka on juotokset. Marshalleissa on silloin tällöin kylmäjuotoksia ts juotoksia jotka eivät ota kunnolla kontaktia. Kannattaa käydä levyt läpi mahdollisten kylmäjuotosten paikallistamiseksi. Yleensä kylmäjuotokset löytyvät suurempien komponenttien jalkojen juotoksista, esim. 5W vastuksien juotokset kannattaa käydä läpi.
